Wieża kościoła św. Floriana w Białymstoku

Realizacja wieży kościoła była ciekawym wyzwaniem i wymagała wykonania konstrukcji o nietypowym kształcie, a następnie pokrycia blachą stalową powlekaną w układzie poziomych paneli.

Projekt i wykonanie JAN GRYCUK

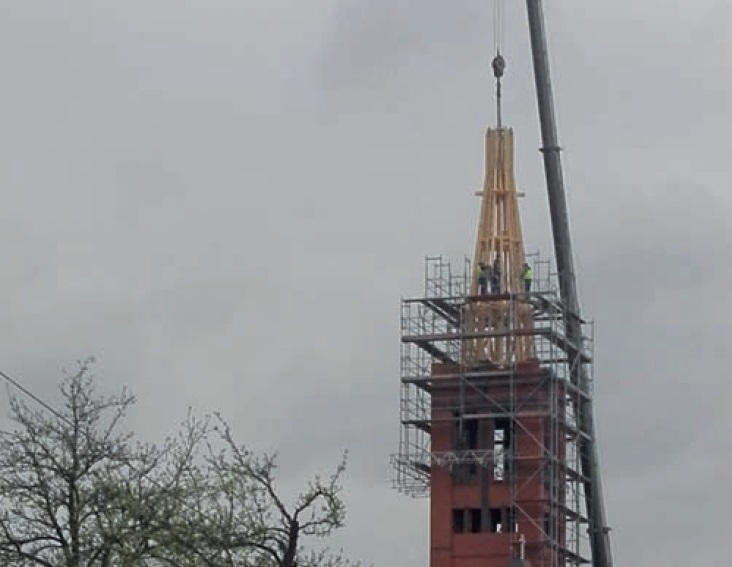

W przekroju poziomym wieża składała się z dwóch kwadratów obróconych w poziomie o 45°. Powstał wówczas wielobok z ośmioma krokwiami narożnymi, ośmioma krokwiami koszowymi i szesnastoma płaszczyznami. Podstawa o średnicy około 4 m i wysokość konstrukcji w granicach 15 m stanowiło pewne utrudnienie, tym bardziej, że budowany kościół znajduje się w bezpośrednim sąsiedztwie czynnej kaplicy oraz ruchliwej ulicy Wierzbowej. Usztywnienie poziome stanowiły kleszcze, które obejmowały krokwie koszowe i króla.

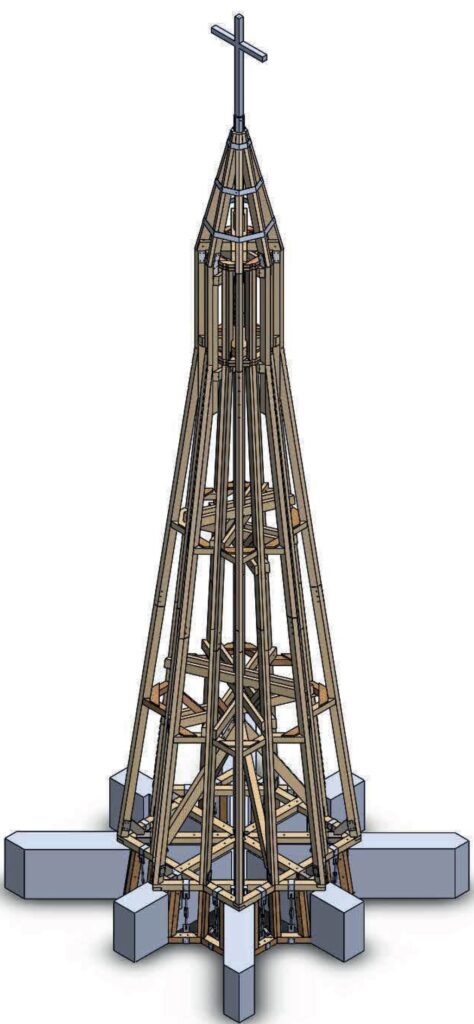

Rys. 1. Wieża kościoła św. Floriana w Białymstoku

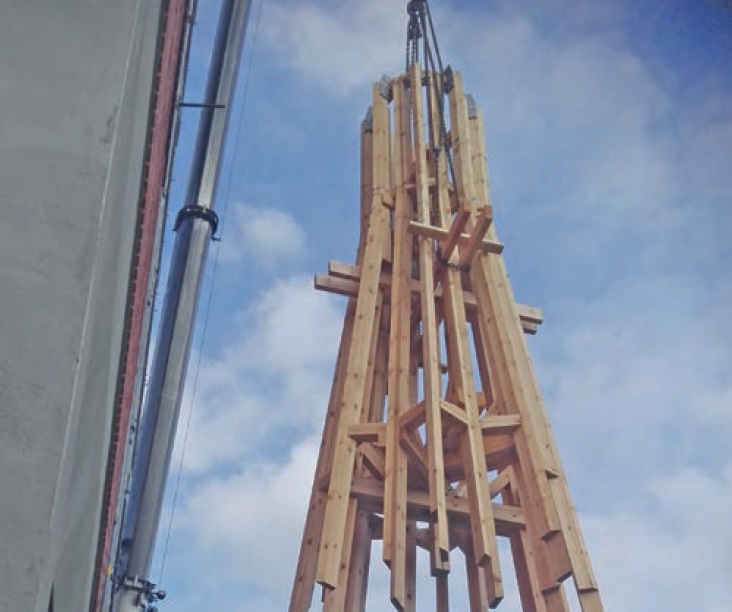

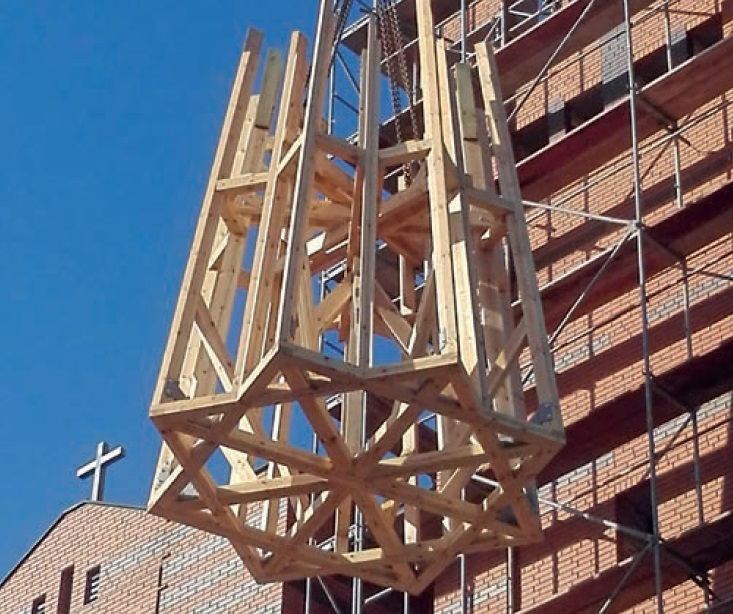

Do wykonania konstrukcji użyto drewna suszonego, struganego klasy C24. Cała konstrukcja została podzielona na dwie sekcje i tak zmontowana. Wykonanie opierało się o realizacji dokładnie według projektu wykonawczego, czyli wymagało umiejętności czytania dokumentacji.

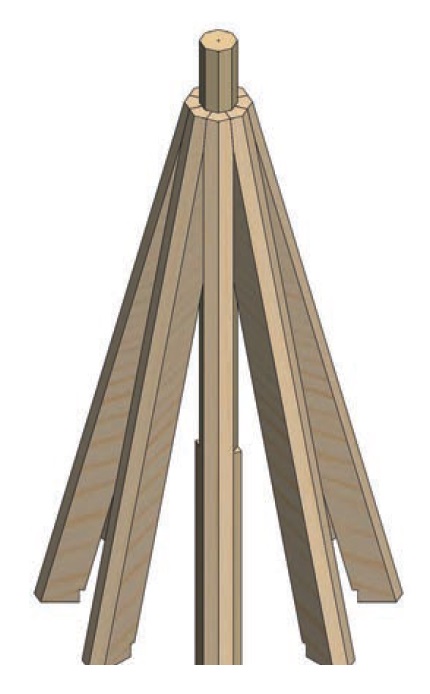

Rys. 2. Połączenie krokwi z królem

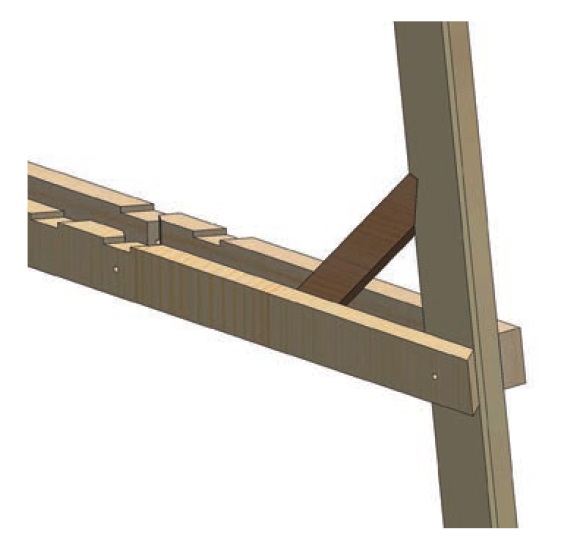

Rys. 3. Szczegół podparcia krokwi koszowej

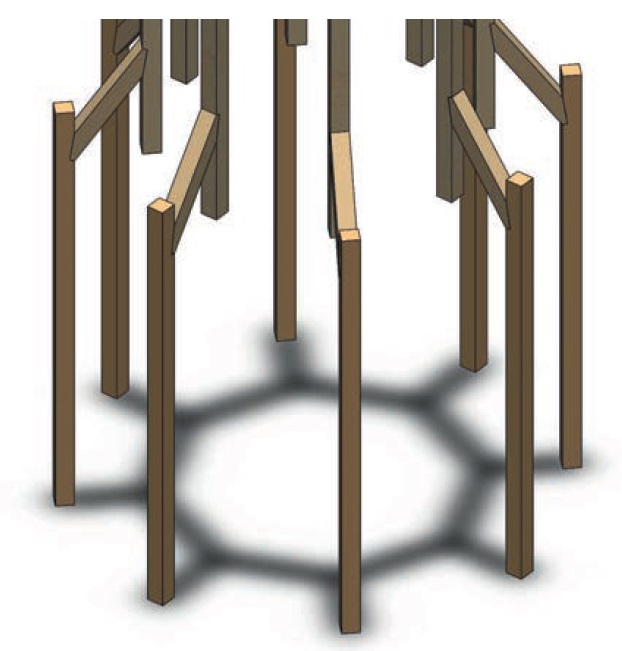

Rys. 4. Połączenie między słupami

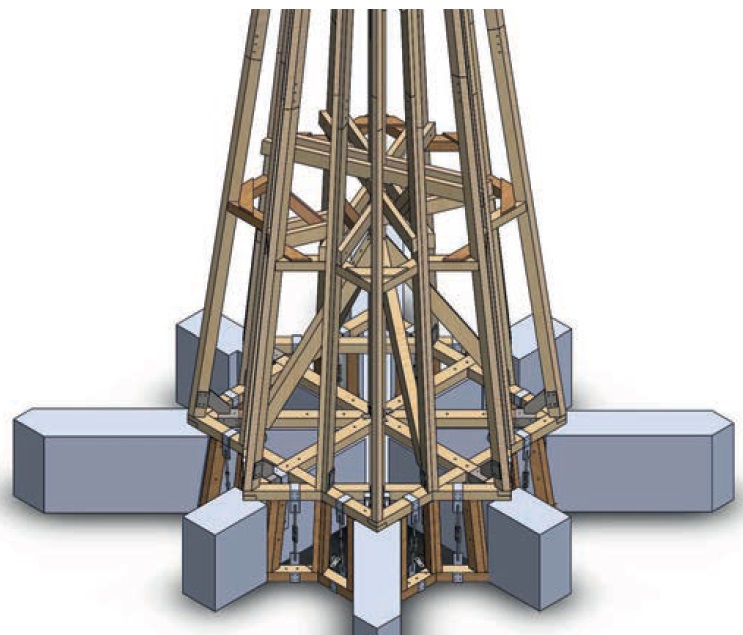

Rys. 5. Podstawa wieży kościoła
