Galeco BEZOKAPOWY

Rynna ukryta, rynna bezokapowa, rynna za maskownicą, rynna kwadratowa. Wiele synonimów, jeden adres – Galeco BEZOKAPOWY.

Co kryje się pod systemem Galeco BEZOKAPOWYM (BZO)? System rynnowy zaprojektowany zgodnie z rozwijającymi się trendami w budownictwie, czyli system dla dachów z krótkim okapem. Idealnie dopasowany do nowoczesnego budownictwa tak zwanej „nowoczesnej stodoły”, geometrycznych kształtów budynków oraz dachów dwuspadowych.

FOT.(4): GALECO

JAKICH ELEMENTÓW SKŁADA SIĘ SYSTEM?

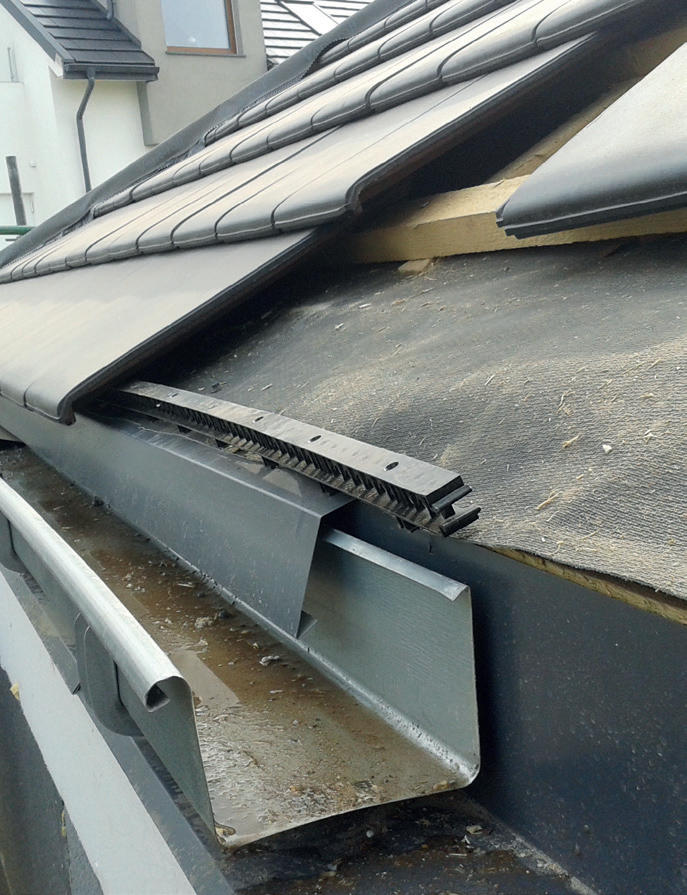

Zacznijmy od rynny, która jest najważniejszym elementem systemu. Odbiera ona wodę deszczową i transportuje ją do pionu spustowego. Profil rynny to prostokąt o polu przekroju 100 cm2, co jest porównywalne z systemem półokrągłym, określanym mianem systemu przemysłowego, czyli 150 mm. Tak duży profil daje nam nieograniczone możliwości zastosowania samego systemu na różnych obiektach. Profil rynny jest kompromisem między przepustowością a estetyką. Wywinięcie przednie jest skierowane na zewnątrz. To umożliwia montaż maskownicy w taki sposób, aby nie było widoczne odkształcenie w miejscu występowania haka doczołowego. Sam profil rynny jest bardzo uniwersalny i możemy go zastosować aż do trzech systemów rynnowych: Galeco BEZOKAPOWY, Galeco STAL2 z maskownicą oraz Galeco STAL2 bez maskownicy. Kolejnym bardzo ważnym elementem systemu jest uniwersalny i ponadczasowy hak doczołowy. To element niezbędny do prawidłowego osadzenia i wypoziomowania rynny. Hak doczołowy do maskownicy zapewnia stabilizację i trwałość montażu. Dzięki niemu z łatwością wypoziomujemy rynny. Jest to niezwykle ważne dla zachowania estetyki, a co za tym idzie, tylko prawidłowo zamontowana maskownica będzie cieszyła nasze oczy. Hak umożliwia montaż maskownicy doczołowej (do systemu Galeco BEZOKAPOWY), ale także podsufitkowej (do systemu Galeco STAL2 ) i jest zaprojektowany w taki sposób, aby zapewnić stabilne osadzenie rynny (dwa punkty mocowania). Jeśli przyjrzymy się profilowi systemu BZO, zobaczymy jego nieodłączny element – pas podrynnowy. Rolą pasa podrynnowego jest: obróbka gzymsu i zabezpieczenie elewacji. Pełni on również funkcję „parapetu” dla rynny. Jest elementem zabezpieczającym, ale też zamykającym cały system od spodu. Głównym zadaniem pasa jest wyłapanie kropel wody i bezpieczne wyprowadzenie ich na zewnątrz poza lico elewacji. Ktoś powie po co, skoro rynna jest szczelna? Tak, rynna jest szczelna, ale kondensacji pary wodnej nie unikniemy. Kondensat, czyli wytrącanie skroplin to nieodłączne zjawisko na skraju połączenia różnych elementów wystawionych na działanie warunków atmosferycznych. Aby skropliny nie podciekały na elewację, ma temu przeciwdziałać minimalna odległość kapinosa pasa podrynnowego względem lica elewacji. Zalecamy minimum 1,5-2 cm.

JAK UKRYĆ RYNNĘ?

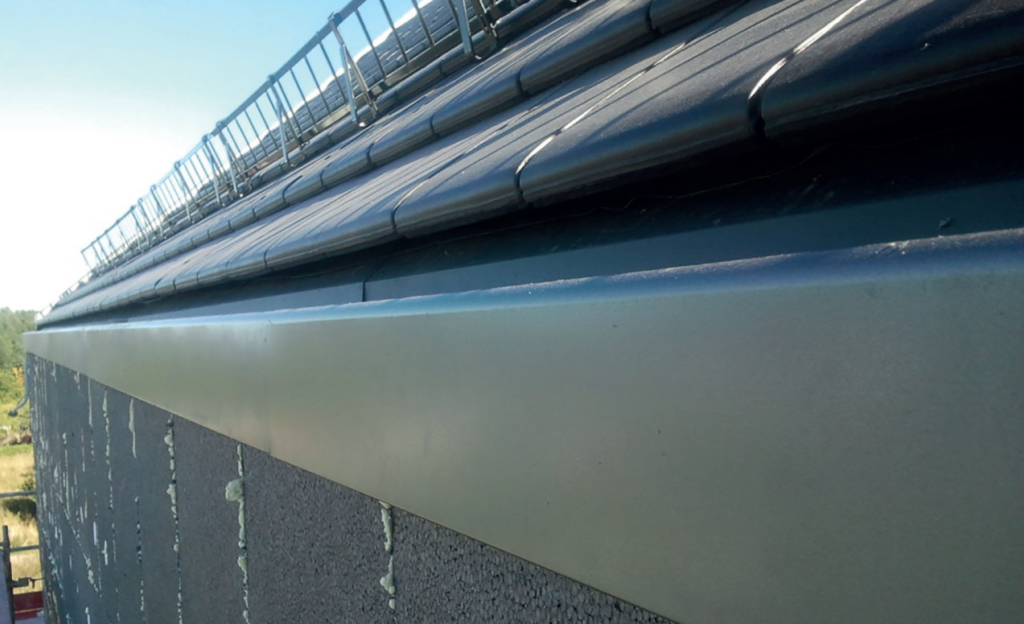

Maskownica systemu Galeco BZO to jedyny widoczny element. Maskownicę należy osadzić na wywinięciu rynny i zamocować (na zatrzask) na hakach. Prawidłowo zamocowana maskownica niesie ze sobą szereg korzyści, takich jak: niezależna praca względem innych elementów systemu, łatwy dostęp do poziomu rynnowego w razie potrzeby, montaż i demontaż bez
specjalistycznych narzędzi. Maskownice na długości łączone są na zamek pióro- -wpust. Prawidłowo zamocowane zapewniają wentylację przestrzeni między rynną a pasem podrynnowym – tak niezbędnej dla odparowania wspomnianych wcześniej skroplin kondensatu.

DZIĘKI CZEMU MOŻNA POWIEDZIEĆ, ŻE SYSTEM GALECO BZO JEST DOPRACOWANY?
Całkowita grubość systemu to tylko 16 cm!
To bardzo istotna informacja w planowaniu systemu, gdyż musi być on tak umiejscowiony względem krokwi, żeby licował się z elewacją. Dla przykładu: przy murze o grubości 24 cm i murłacie 16 x 16 cm oraz dociepleniu 20 cm nie ma obawy, że będziemy zmuszeni przesuwać całość więźby, aby zmieścić system rynnowy zlicowany z elewacją. Czasami te parę centymetrów robi ogromną różnicę. W tej sytuacji im mniej, tym lepiej.
Pion spustowy.
Tym, co wyróżnia system Galeco BZO jest to, że jest on dopracowany w każdym szczególe. System został zaplanowany od początku do końca z uwzględnieniem fizyki budowli. Pod tym hasłem kryje się eliminacja mostków cieplnych, które generują rury spustowe montowane wewnątrz elewacji.

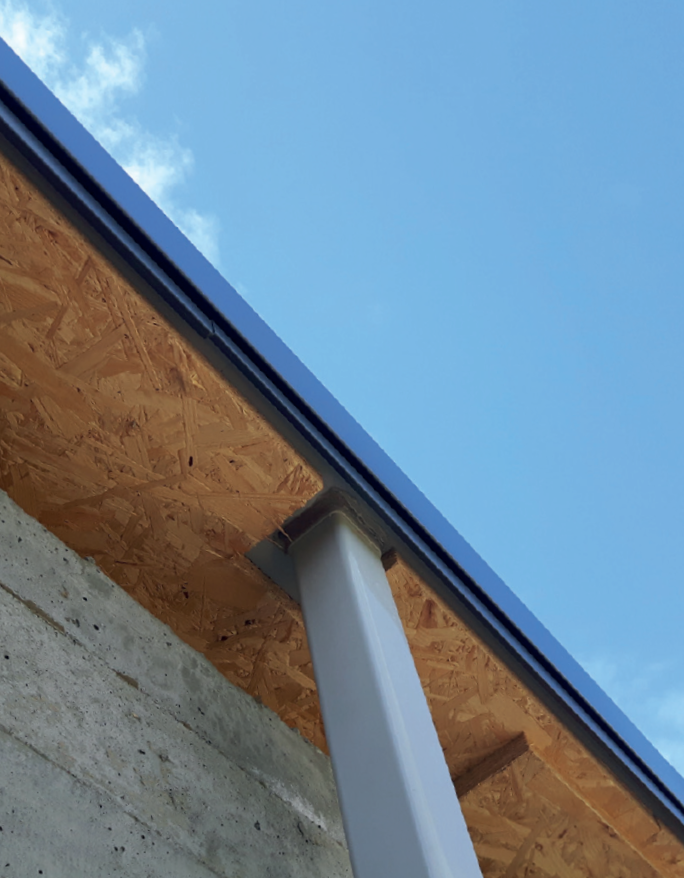

Rura spustowa w systemie Galeco BZO jest nietypowa, ponieważ jest prostokątna. Warto zwrócić uwagę na to, że kształt rury nie wynika tylko z aspektów estetycznych, ale również ze wspomnianej wcześniej termiki budynku, a raczej jej zachowania.

Rura o przekroju poprzecznym o wymiarach 80×70 mm to kompromis między przepustowością (pole przekroju, w którym woda może być transportowana to 56 cm2) a wymiarem zewnętrznym. Dla rury ukrytej w elewacji wymiar ten ma bardzo duże znaczenie, ponieważ zaczynamy patrzeć na nią i jej montaż pod kątem przestrzeni, którą zabieramy z termoizolacji (warstwy styropianu lub wełny mineralnej). Ważny jest każdy centymetr. Dla przykładu: taka rura kanalizacyjna, gdybyśmy chcieli ją poprowadzić w grubości docieplenia, musiałby zabrać o wiele więcej miejsca. Wymiar rury 11 cm + 1 cm po obwodzie rury (x2) – dla zapewnienia przestrzeni wentylacyjnej oraz co najmniej 2 cm maskowania daje nam: 11 cm + 2cm + 2cm = 15 cm! To ogrom przestrzeni zabieranej przez pustkę powietrzną. W elewacjach z warstwą ocieplenia o grubości 20 cm jest to prawie nie do zniwelowania, więc powstaje liniowy mostek termiczny na całej długości pionu spustowego.

W systemie Galeco BZO nie jest to problemem. Specjalnie dla tego systemu przygotowaliśmy rurę spustową o odpowiednim kształci i wielkości. Wymiar rury 70 mm + 1 cm po obwodzie rury (x2) – dla zapewnienia przestrzeni wentylacyjnej, oraz minimum 2 cm maskowania: 7 cm + 2 cm + 2 cm = 11 cm. Z tak zaplanowaną rurą spustową zyskujemy 4 cm, co przy elewacji grubości 20 cm, daje nam 9 cm na zastosowania na przykład: płyty PIR, która całkowicie wyeliminuje mostek cieplny albo w najgorszym razie zredukuje go do minimum.

Należy jednak pamiętać, że pion spustowy montowany w elewacji wymaga odpowiednich obostrzeń:
• rury muszą być bezszwowe – tylko jednorodne rury PVC mogą to zapewnić;
• łączenie rur na długości musi być szczelne – tylko kielichowa mufa z uszczelką jest w stanie to zapewnić. Dodatkowo uszczelka z mufą zapewnia szczelność w przypadku pracy i rozszerzania się elementów PVC przy różnych temperaturach otoczenia.

Jak widać system Galeco BEZOKAPOWY, jest opracowany z myślą o każdym aspekcie budowli. Teraz nie ma on przed Państwem żadnych tajemnic.


DAMIAN DYLEWSKI,
Doradca Techniczno- Handlowy GALECO
