Szablon do trasowania obróbek blacharskich

Tekst JAN GRYCUK

RYS.(4): JAN GRYCUK

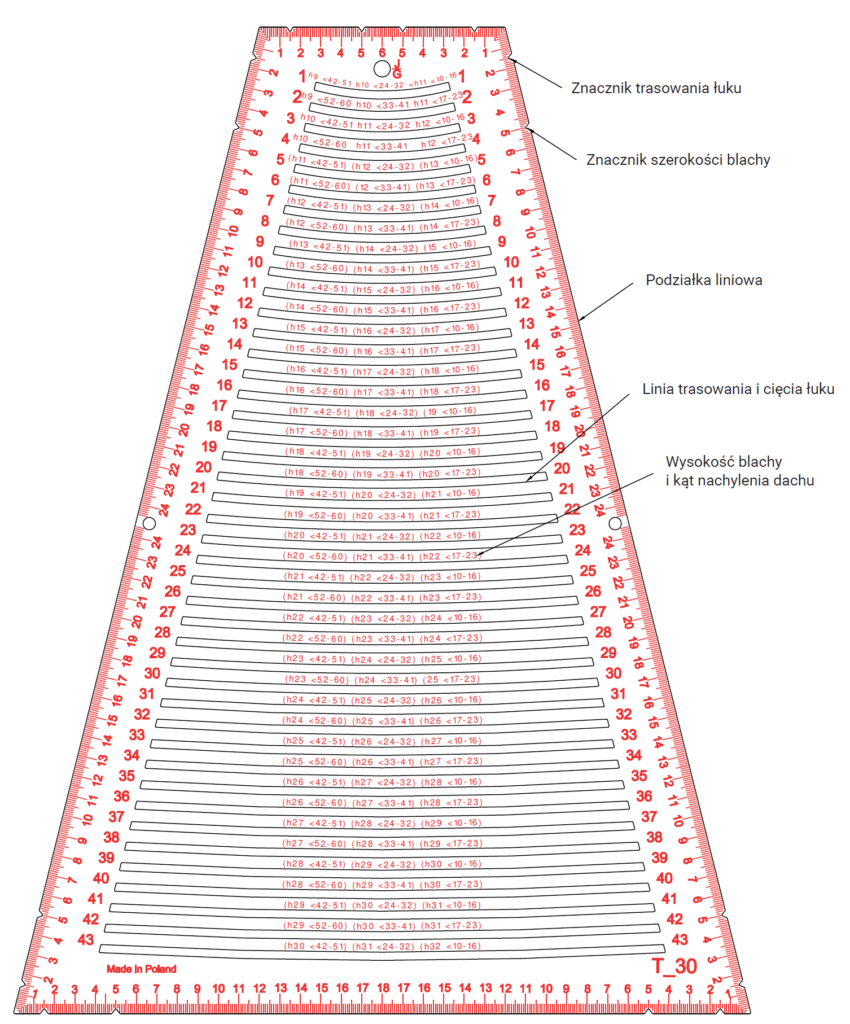

Szablon trasowania obróbek blacharskich T_30 jest nowym narzędziem przeznaczonym zwłaszcza do krzywoliniowego trasowania linii gięcia i cięcia blachy. Szablon „działa” w zakresie wysokości blach od 10 cm do 30 cm oraz w przedziale nachylenia dachu od 10° do 60°.

Do wyznaczenia linii trasowania potrzebujemy następujących wymiarów:
• kąta nachylenia dachu (na szablonie został opisany symbolem „<”),
• wymiaru blachy, na przykład na kominie (na szablonie wymiar ten został opisany literą „h”).

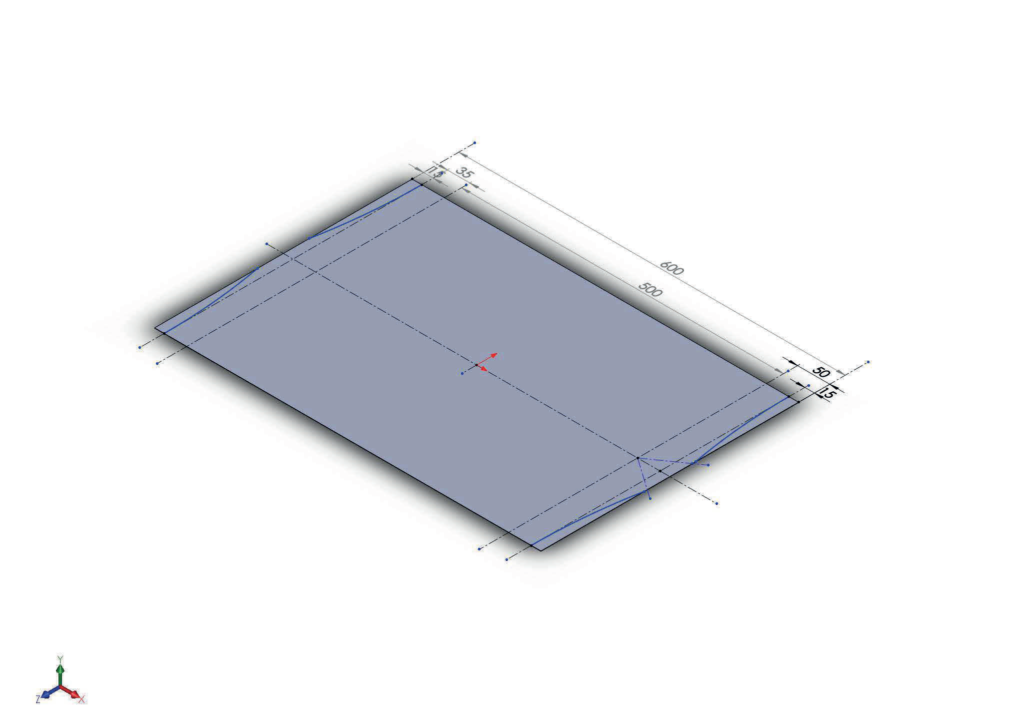

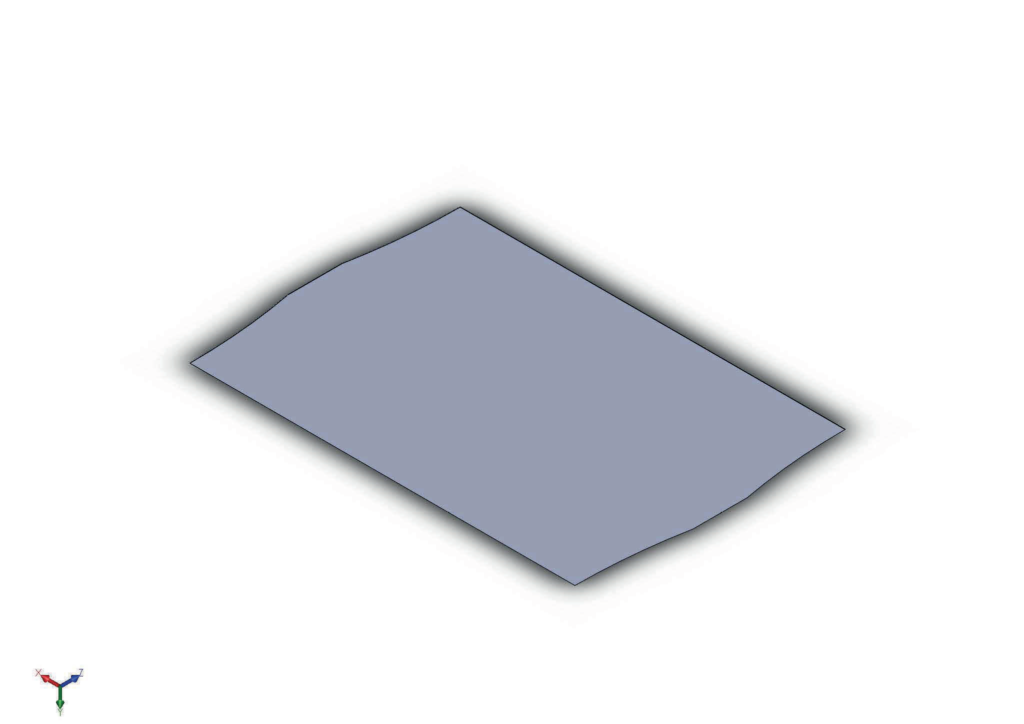

Idea wykorzystania szablonu opiera się na trasowaniu, a następnie cięciu blach przed ich gięciem. Na płaskim arkuszu blachy łatwiej nam jest trasować linię gięcia i cięcia oraz dokładniej możemy wyciąć łuki.

Do szablonu jest dołączona tabela pomocnicza, która przyspiesza wyszukanie właściwej linii trasowania. Poprzez interpolację, na skrzyżowaniu kolumny (wysokość obróbki) z wierszem (kąt nachylenia dachu) odnajdujemy cyfrę, która jest wygrawerowana na szablonie i wskazuje nam, z którego łuku korzystamy, aby wyznaczyć linię cięcia.
Po wygięciu blachy otrzymujemy równomierną krzywiznę.


Szablon do trasowania obróbek blacharskich T_30 jest wzorem zastrzeżonym.
