W tym roku odbyło się 17 szkoleń z wykorzystania dronów do pomiarów dachów. W praktyce poznanie wszystkich aspektów ich działania nie obywa się bez pytań. Oto te najczęściej zadawane.
Tekst ŁUKASZ MALISZEWSKI
Czy mogę samodzielnie przetestować to narzędzie przed zakupem?
Jeżeli masz drona z pozycjonowaniem satelitarnym oraz komputerem z kartą graficzną NIVIDA, możesz przetestować to narzędzie samodzielnie. Oprogramowanie DJI Terra Pro jest dostępne w wersji testowej na 30 dni pod linkiem: DJI Terra – Make the World Your Digital Asset – DJI.
Czy kształt dachu ma znaczenie podczas zbierania danych do pomiaru?
Tak, lecz jedynie w kontekście liczby potrzebnych zdjęć oraz odległości drona od dachu. Nie spotkaliśmy się jeszcze z żadną konstrukcją, która stanowiłaby problem dla tego narzędzia. Jest jedna zasada, którą można się kierować podczas zbierania danych i która w prosty sposób obrazuje zasadę działania: tego, czego nie widać na zdjęciu, nie zmierzymy w wynikowym modelu 3D na komputerze.
Czy mogę mierzyć dachy płaskie?
Oczywiście! Dachy płaskie to były nasze pierwsze zlecenia. Zazwyczaj duża powierzchnia takich dachów, na przykład hal produkcyjnych lub magazynów, stanowi wyzwanie dla metod tradycyjnych. Dlatego dron sprawdza się tam świetnie.

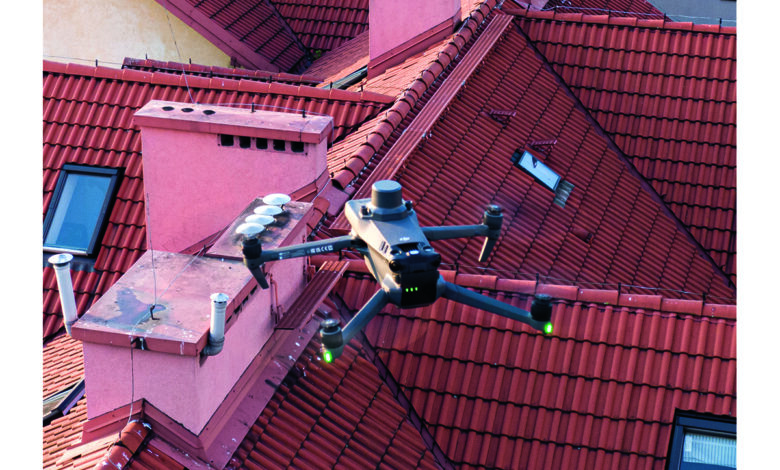

Czy muszę mieć specjalnego drona do mierzenia dachów?
Dron, którym możemy mierzyć dachy nie różni się niczym od tych, które są popularne na rynku. Należy jednak zwrócić uwagę na dwa istotne aspekty: im lepsza jakość kamery w dronie, tym łatwiej i dokładniej zmierzymy dach; od 2025 roku, aby latać w obszarach, gdzie mogą pojawić się ludzie (a takie obszary w praktyce zdarzają się bardzo często), dron musi spełniać wymogi Europejskiej Agencji Bezpieczeństwa Lotniczego i mieć stosowną certyfikację.
Czy moim dronem mogę mierzyć?
Do pomiarów nadaje się każdy dron, który ma pozycjonowanie satelitarne oraz zapisuje metadate w zdjęciach. Trzeba natomiast pamiętać, że słabsza kamera w dronie oznacza mniej dokładne wymiary ze względu na gorszą jakość teksturową wynikowego modelu 3D.
Czy będzie to działać na moim komputerze? Oprogramowanie, które oferujemy działa na komputerach o minimalnych wymaganiach – karta graficzna NiVIDA 4GB, 8GB ram oraz procesor i5.
Czy muszę mieć uprawnienia, żeby mierzyć dachy dronem?
Każda osoba, która chce sterować dronem z czujnikiem do zbierania danych (na przykład kamerą) musi być zarejestrowana w systemie Usługi Cyfrowe dla BSP. Jeżeli dron waży więcej niż 250 g, musi również przejść darmowe szkolenie oraz test do kategorii otwartej podkategorii A1/A3 na wyżej wymienionej stronie. Nie trzeba mieć więc uprawnień, jeżeli dron waży mniej niż 250 g. Jednak po pierwsze takie drony zazwyczaj mają za słabą kamerę do mierzenia, a po drugie – warto przejść darmowe szkolenie online, aby poznać ogólne zasady i czuć się swobodnie latając dronem.
Czy mogę latać nad czyjąś posesją?
Na to pytanie nie można po prostu odpowiedzieć tak lub nie. Jest tutaj pewna złożoność, którą lubię zamykać w zdaniu, że „dronem możemy naruszyć prawo tak samo jak autem, głośnikiem czy aparatem fotograficznym”. Przestrzeń powietrzna jest dla nas wszystkich wspólna. Oznacza to, że nie ma bezpośredniego zakazu przemieszczania się dronem nad czyjąś posesją, natomiast jeżeli takie loty będą miały realne przesłanki do tego, aby udowodnić, że zakłócamy komuś spokój, nękamy kogoś, zbieramy informacje RODO lub uprawiamy szpiegostwo przemysłowe, są to podstawy do wszczęcia postępowania.
Podsumowując w praktyce jest bardzo mało prawdopodobne, abyśmy przez przypadek kogoś nękali, łamali przepisy RODO lub uprawiali szpiegostwo przemysłowe podczas wykonywania pomiaru dachu. Warto natomiast pamiętać, że świadomość społeczeństwa na temat możliwości wykorzystania dronów jest wciąż niewielka, a słowo „dron” budzi u niektórych ludzi pejoratywne skojarzenia.
W jaki sposób uzyskujemy kąt dachu i wymiary?
Wszystko dzieje się w oprogramowaniu na naszym komputerze. Oprogramowanie na podstawie danych wejściowych (zdjęć) znajduje punkty wspólne na zdjęciach, określa ich położenie w przestrzeni trójwymiarowej, a w kolejnym kroku tworzy przestrzenne połączenia między nimi. Następnie, aby dodać realizmu i przedstawić model najwierniej jak to tylko możliwe, nakłada kolorowe tekstury wygenerowane ze zdjęć. Dlatego tak istotne jest pamiętanie o zasadzie „tego, czego nie widać na zdjęciach, nie zmierzymy w wynikowym modelu 3D”.
Czy muszę zaznaczać punkt odniesienia w kamerze na dronie?
Nie. Jesteśmy odpowiedzialni jedynie za zrobienie zdjęć dachu.
Czy dam radę obsłużyć to narzędzie?

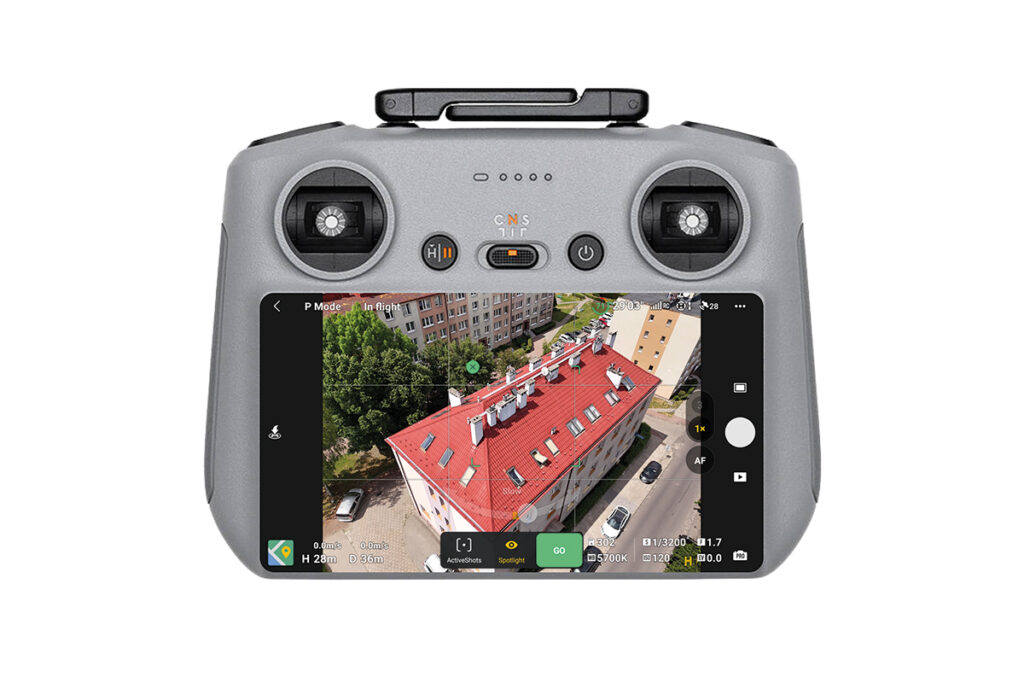

Brzmi bardzo skomplikowanie. Nawet jeżeli ktoś nie ma doświadczenia w sterowaniu dronem, na pewno sobie poradzi, tym bardziej, że drony mają funkcje automatyczne i półautomatyczne, które nie wymagają długiej praktyki manualnej. Sam proces tworzenia modelu 3D na komputerze zamyka się w trzech kliknięciach myszki, a wszystkie obliczenia wykonuje dla nas komputer. Wymagające jest jedynie na początku przemieszczanie się myszką komputera po wynikowym modelu 3D. Obracanie modelu, przybliżanie do miejsca, które chcemy zwymiarować itp. Jest to kwestia praktyki i pewnej pamięci mięśniowej. Pierwszy dach w oprogramowaniu początkująca osoba zmierzy w godzinę, następny już w 45 minut i tak dalej… aż dojdzie do momentu, gdzie mierzenie jednego skomplikowanego dachu zajmie jej 10 minut i to popijając kawę.
Jak dokładnie zmierzę dach dronem?
Model 3D, który uzyskujemy ze zrobionych zdjęć jest cyfrowym bliźniakiem obiektu, który chcemy zmierzyć. Cały obszar opracowania jest zgodny geometrycznie, dlatego łatwo również zweryfikować pomiar mierząc element, którego wymiarów jesteśmy pewni, na przykład tablica rejestracyjna auta. Jeżeli tablica auta, które stało obok budynku ma w oprogramowaniu 52 cm, to znaczy, że cała reszta również ma prawidłową geometrię, to wielka zaleta technologii fotogrametrycznej.
Należy jednak pamiętać, że to, gdzie przyłożymy miarę za pomocą myszki komputera ma ogromne znaczenie. Jeżeli tekstura modelu będzie słaba, bo używaliśmy słabej kamery lub dron, który robił zdjęcia był bardzo daleko od dachu, to nie będziemy wiedzieli, gdzie dokładnie kończy się i gdzie zaczyna dany element. A to ma poważne konsekwencje, ponieważ powoduje błędy w pomiarach.
Czy można pozyskać takie narzędzie z dofinansowania?
Dofinansowania, które aktualnie są dostępne dla przedsiębiorców to dofinansowania do szkoleń z Krajowego Funduszu Szkoleniowego. Dzięki temu przy zakupie drona i oprogramowania pełne szkolenie pracowników wraz z uzyskaniem dodatkowych uprawnień na drona możemy zrobić za darmo. Istnieją również dofinansowania do stworzenia nowego stanowiska pracy, gdzie pozyskane środki można przeznaczyć na środki trwałe i zakupić cały zestaw pomiarowy. Zdobywanie dofinansowania zależnie od PUP trwa od 3 do 12 miesięcy.
