Szelki – System ochrony przed upadkiem z wysokości

System powstrzymywania spadania musi zawierać trzy podstawowe składniki: szelki bezpieczeństwa, podzespół łącząco-amortyzujący, punkt kotwiczący

Tekst JACEK SOSNOWSKI



Pracownicy pracujący na wysokości podlegają obowiązkowym okresowym badaniom lekarskim oraz muszą przejść właściwe przeszkolenie.

Prace te wymagają odpowiedniego nadzoru i stosowania środków ochronnych.

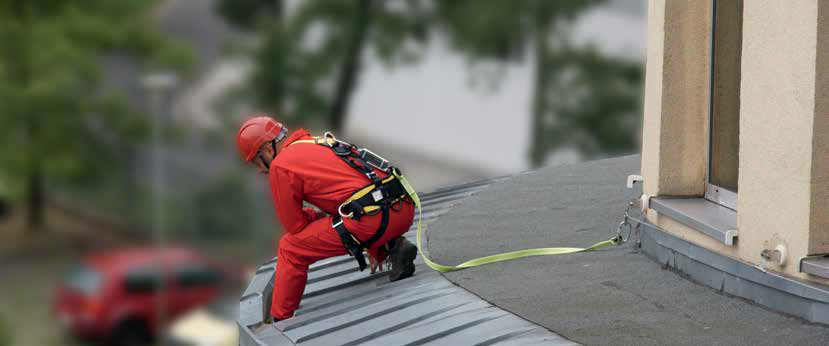

system ochrony przed upadkiem szelki
FOT.: PROTEKT

W sytuacji, gdy niemożliwe jest zorganizowanie pracy w taki sposób, aby pracownicy znajdowali się poza strefą zagrożenia upadkiem z wysokości, należy dokonać wyboru najbardziej odpowiedniego sprzętu, który zapewni bezpieczne warunki pracy.

Stosuje się przy tym zasadę

  • pierwszeństwa środków ochrony zbiorowej (balustrady, obarierowanie, siatki ochronne)
  • nad środkami ochrony osobistej (indywidualny sprzęt chroniący przed upadkiem z wysokości).

Realizacja systemów ochrony zbiorowej z przyczyn technicznych lub ekonomicznych jednak nie zawsze jest możliwa.

W takiej sytuacji jedynym właściwym i koniecznym rozwiązaniem jest zastosowanie środków indywidualnej ochrony przed upadkiem.

Zasadnicze funkcje jakie spełnia indywidualny sprzęt chroniący przed upadkiem z wysokości to:

  1. W sytuacji zaistnienia upadku – zatrzymanie upadku w powietrzu i ograniczenie siły towarzyszącej zatrzymaniu oraz umożliwienie
    poszkodowanemu na bezpieczne oczekiwanie na nadejście pomocy zgodnie z PN-EN 363:2005 („Indywidualny sprzęt chroniący przed upadkiem z wysokości – Systemy powstrzymywania spadania”);
  2. Ustalanie pozycji podczas pracy lub niedopuszczanie do przyjęcia przez pracownika położenia, w którym istnieje możliwość upadku z wysokości, zgodnie z PN-EN 358:2002 („Indywidualny sprzęt ochronny ustalający pozycję podczas pracy i zapobiegający upadkom z wysokości”). W grupie tej znajdują się systemy niedopuszczające pracownika do strefy zagrożenia upadkiem.

System powstrzymywania spadania musi zawierać trzy podstawowe składniki: szelki bezpieczeństwa, podzespół łącząco- amortyzujący, punkt kotwiczący.

Szelki bezpieczeństwa


Szelki bezpieczeństwa, czyli inaczej uprząż, są niezbędnym, wymaganym przez przepisy składnikiem indywidualnego sprzętu chroniącego przed upadkiem z wysokości.

Ich podstawowym zadaniem jest utrzymanie ciała człowieka w trakcie spadania oraz bezpieczne rozłożenie sił dynamicznych towarzyszących temu procesowi.

Ponadto już po zatrzymaniu spadania, konstrukcja szelek powinna umożliwić bezpieczne i w miarę wygodne oczekiwanie na nadejście pomocy.

Ponieważ zasadniczą funkcją szelek jest bezpieczne powstrzymanie spadania, konstrukcja szelek została ściśle określona normą europejską PN-EN.

Tylko szelki oznaczone tą normą oraz posiadające certyfikat bezpieczeństwa CE mogą być stosowane przez pracowników jako sprzęt ochronny.

Niedopuszczalne jest stosowanie pasów biodrowych, pasów monterskich oraz alpinistycznych uprzęży udowych.


Obecnie produkuje się szereg modeli szelek bezpieczeństwa, znacznie różniących się konstrukcją.


Szelki tylko z tylną klamrą zaczepową

Szelki z tylną i przednią klamrą zaczepową

Szelki z pasem biodrowym
FOT.: PROTEK

Wynika to ze specyfiki stanowisk pracy. Zasadniczą cechą wyróżniającą jest umiejscowienie klamer zaczepowych, które określa współpracę z innymi elementami indywidualnego systemu ochrony przed upadkiem.


Najprostsze modele szelek bezpieczeństwa mają tylko tylną klamrę zaczepową zwaną także grzbietową.

Klamra ta ma charakter uniwersalny i dostosowana jest do współpracy z większością podzespołów łącząco-amortyzujących.

Bardziej rozwinięte konstrukcje mają dodatkowo przednią klamrę zaczepową, przeznaczoną głównie do współpracy z urządzeniami samozaciskowymi i stałymi systemami asekuracji pionowej.

Szelki bezpieczeństwa wyposażone dodatkowo w pas biodrowy są przystosowane do współpracy z urządzeniami do stabilizowania pozycji w miejscu pracy „praca w podparciu”.

Pas biodrowy posiada klamry zaczepowe (najczęściej dwie boczne) służące do dołączania wspomnianych urządzeń.

Klamer tych jednak nie można stosować do łączenia z podzespołem łącząco-amortyzującym.

Produkowane są także szelki bezpieczeństwa z dodatkowym punktem zaczepowym przeznaczone do pracy w podwieszeniu lub do kontrolowanego zjazdu.

Podzespół łącząco-amortyzujący


Zadaniem podzespołu łącząco-amortyzującego jest połączenie

  • szelek bezpieczeństwa, w które ubrany jest użytkownik
  • z punktem kotwiczenia
  • oraz złagodzenie siły udarowej działającej na człowieka podczas upadku.

Podzespół łącząco-amortyzujący

  • pochłania energię kinetyczną powstającą podczas swobodnego spadania
  • i ogranicza siłę działającą na klamrę zaczepową szelek bezpieczeństwa do wartości bezpiecznej.

Prawidłowe zadziałanie podzespołu łącząco-amortyzującego eliminuje też zagrożenia powstania niebezpiecznych dla organizmu następstw nagłej utraty prędkości spadania.

Typowym przykładem podzespołu łącząco-amortyzującego, zgodnym z normą
  • PN-EN 354 i PN-EN 355, jest linka bezpieczeństwa (lub podwójna linka bezpieczeństwa) z amortyzatorem włókienniczym.

Amortyzator bezpieczeństwa wykonany jest z odpowiednio szytej i złożonej taśmy poliamidowej zakończonej obustronnie pętlami.

Podczas upadku amortyzator w kontrolowany sposób rozrywa się zwiększając swoją długość i pochłaniając energię kinetyczną.

system ochrony przed upadkiem szelki
Linka bezpieczeństwa z amortyzatorem
włókienniczym
system ochrony przed upadkiem szelki
Urządzenie samohamowne
system ochrony przed upadkiem szelki
Urządzenie samozaciskowe-przesuwne
po linie

FOT.: PROTEKT

Należy pamiętać jednak, że długość linki bezpieczeństwa wraz z amortyzatorem i elementami łączącymi może wynosić maksymalnie 2 m.

Podzespołem łącząco-amortyzującym są także urządzenia samohamowne zgodne z PN-EN 360 i samozaciskowe-przesuwne po linie zgodne z PN-EN 353-1.


Czynnikami decydującymi o doborze właściwego urządzenia powinna być
ocena stanowiska pracy, uwzględniająca sposób przemieszczania się pracownika, położenie punktów kotwiczących oraz wielkość wolnej przestrzeni pod stanowiskiem.

Punkt kotwiczący


Punkt kotwiczący stanowi pierwsze i kluczowe ogniwo indywidualnego systemu ochrony przed upadkiem. Jest on związany ze stanowiskiem pracy i jego zadaniem jest zaczepienie podzespołu łącząco- amortyzującego do konstrukcji nośnej.

Jeżeli stanowisko pracy nie jest wyposażone w stałe, oznaczone i certyfikowane punkty kotwiczące, dach trzeba w takowe wyposażyć. Szczegółowe wymagania, jakie musi spełniać punkt kotwiczący określa norma PN-EN 795 oraz norma EN-516 i EN-517.

W praktyce jednak każdy użytkownik musi umieć określić czy wybrany punkt kotwiczenia ma odpowiednią: wytrzymałość, stabilność i lokalizację.

Właściwe dobranie i zastosowanie punktu kotwiczenia to jedno z najtrudniejszych zagadnień związanych z użytkowaniem indywidualnego sprzętu chroniącego przed upadkiem z wysokości.

Dużym ułatwieniem dla użytkowników są stałe systemy asekuracji poziomej – z liną stalową, służące do kotwiczenia podzespołów łącząco-amortyzyjących, zapewniające jednocześnie swobodę przemieszczania się po dachu, lub systemy szynowe.

Podobną funkcję spełniają również pojedyncze słupki kotwiczące.

Należy pamiętać, że znajomość technik ochrony przed upadkiem oraz przestrzeganie zasad bezpieczeństwa jest obowiązkiem zarówno pracowników, jak i kierowników robót.

Ograniczona uniwersalność poszczególnych składników sprzętu chroniącego przed upadkiem, powoduje konieczność dostosowania konfiguracji systemu odpowiednio do specyfiki stanowiska pracy oraz do czynności jakie wykonuje pracownik.

Bardzo ważne jest zatem przeprowadzenie odpowiednich szkoleń dla pracowników, kadry kierowniczej, a także osób odpowiedzialnych za zakupy sprzętu BHP w danym zakładzie pracy.

Należy również zwrócić uwagę na konieczność przeprowadzania niezbędnych i wymaganych przeglądów technicznych sprzętu (przed każdym użyciem – przez użytkownika, jak i okresowych minimum raz/rok – przez osoby kompetentne: producenta sprzętu lub osobę upoważnioną i przeszkoloną przez producenta sprzętu).

bhp

JACEK SOSNOWSKI
doradca techniczno-handlowy w firmie PROTEKT, ul. Starorudzka 9, 93-403 Łódź; tel. 601 725155, e-mail: jacek@protekt.com.pl, www.protekt.com.pl
